配电室环境监控系统

配电室环境监控系统

（产品型号：HT6000-EISV4）

一、产品介绍

   本产品针对配网环境进行综合检测，对异常情况进行报警，并具备历史数据及报警数据的长时间记录功能。

   随着无人值守变配电站的普及和贯彻，加强对配电室环境的监测，保障供电安全，已成为非常重要的工作。我公司顺应国家电网提出的状态化控制和专业化检修要求，研发生产出配电室环境监控系统（HT6000-EISV4），该系统是集环境监控、液位(水位)情况、配电室温湿度及配电室夹层温湿度、门禁报警、烟感报警、SF6浓度报警、智能控制风扇及水泵措施、视频监控、门禁报警一体化解决方案，系统配备的监控主机、高清IP摄像机、数据采集器等均为自主研发。

   其主控制器通过采样接口采集配电室各种传感器的数据、状态信息，经计算处理后通过液晶显示屏实时显示；用户同时可以通过液晶显示屏对现场的风机、水泵等进行手动（自动）控制。

   配电室环境监控系统正式通过了国网北京市电力公司电力科学研究院的所有检测项目，整体合格，各项指标均达到或高于检测技术标准要求。配电室环境监控系统依靠智能可靠、运行稳定的特点，已被北京市各供电局广泛使用。

四大核心功能：

    环境系统：温度、湿度、漏水（溢水）、有害气体、精密空调、新风机…
   消防系统：烟雾探测器、消防控制器、温感探测器 …
   保安系统：门禁、视频、防盗报警 …
   网络系统：主机、服务器、路由器、交换机 …

二、功能描述

1、环境系统

  a、实时监测配电室温湿度及液位(水位)情况，如检测异常，则驱动报警器报警。

  b、实时监测夹层温湿度及液位(水位)情况，如检测异常，则驱动报警器报警。

  c、智能控制配电室风扇及水泵，在检测数据异常情况下，采取对应措施。

  d、SF6浓度报警实时监测配电室SF6浓度，如检测异常，则驱动报警器报警。

2、消防系统

  a、烟感报警实时监测配电室烟感情况，如检测异常，则驱动报警器报警。

  b、门禁报警实时监控配电室的房门开启状态，如判断非法闯入，则驱动报警器报警。

3、保安系统

  a、门禁报警实时监控配电室的房门开启状态，如判断非法闯入，则驱动报警器报警。

  b、视频监控实时监控配电室的视频动态，如检测异常，则驱动报警器报警。

4、网络系统

  60天内的历史数据均保存在主机内，报警信息及历史记录均可查阅，并支持本地查询、导出功能。

  采集配电室的各项环境参数，包括电缆夹层水位、温湿度、配电室温湿度、烟感信息，并可对水泵、风机进行启停控制，及时处理险情；

  具备RS485通信接口，并可通过RS485总线扩展采集器，最多可支持128路环境参数采集器；

  系统配备24V5AH的高容量电池，在主机失电的情况下，能工作5小时以上，并且当主机失电时，能及时向配电室管理人员报警；

  支持本地联动控制逻辑，当监控主机与远程服务器通信中断时，控制主机可离线实现水泵、风机的联动控制，及时启动水泵、风机处理故障；

  支持网络高清摄像头，对现场实时视频抓拍及录像，当监测到非法人员闯入时，对闯入时刻前后图像信息进行捕获，并可通过GPRS远传到服务器或终端设备；

  设备主界面采用7英寸工业触摸屏，给用户提供直观、方便的操控界面，方便用户观察实时数据，并进行手动控制、参数设置等操作；

  支持门禁功能，配备布撤防键盘，对出入配电室人员进行有效管理，保障配电室内设备的安全运行；

  具备数据上传接口，支持标准modbus-RTU通信协议，可将大量的环境参数、视频照片上传到远程监控服务器；

  具备GPRS远传通信接口，可配置成短信或者GPRS通信两种工作模式，及时发送报警信息，并可通过手机APP软件对所有站点进行管理；

  系统配备大容量储存器，历史监控数据记录保存60天，历史报警记录保存一年以上，并支持本地查询、导出功能。

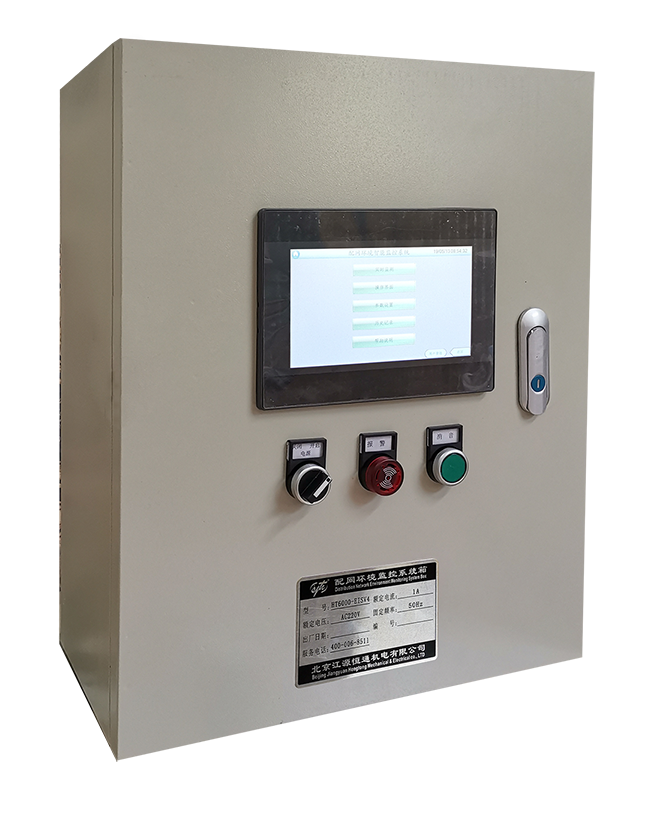

• 产品图片

（图1）

（图1）主机主画面

（图2）

（图2）实时数据

（图3）

（图3）参数设置画面

（图4）

（图4）操作画面

（图5）

（图5）历史记录画面

• 外型尺寸

   500*400*200
